Sécurités de l'Astra 400


Comme la plupart des pistolets semi-automatiques, l'Astra 400 possède un certain nombre de sécurités. Au nombre desquelles on distingue une sécurité de poignée et de chargeur ainsi qu'une sûreté manuelle.

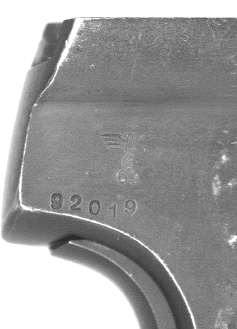

La sécurité de poignée fut retenue par quelques grands concepteurs d'armes comme John Browning ou Georg Luger pour ne citer que les plus prestigieux. Il s'agit grosso modo d'un levier situé à l'arrière de la poignée que le tireur actionne automatiquement quand il saisit l'arme. Tant que ce levier n'est pas pressé, il agit sur l'un ou l'autre organe qui rend impossible le déclenchement du tir. Dans le cas de l'Astra 400, le levier de sécurité est muni d'une pièce articulée qui se loge automatiquement dans un fraisage de la gâchette pour l'immobiliser.

Secu11.tif (680982 octets) Secu05.tif (435354 octets) Secu02.tif (565252 octets)

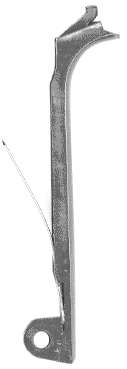

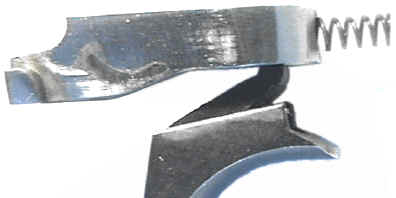

Partie supérieure du levier de sécurité avec sa pièce mobile articulée qui s'efface vers la bas quand la poignée est saisie.

Secu01.tif (652734 octets)

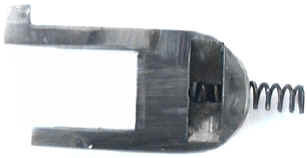

Face inférieure de la gâchette avec fraisage de sécurité.

Secu03.tif (804534 octets)


Secu12.tif (1293970 octets)

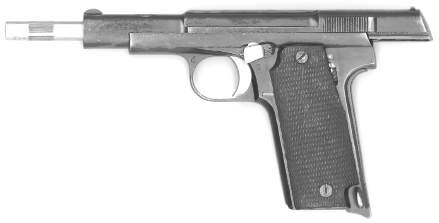

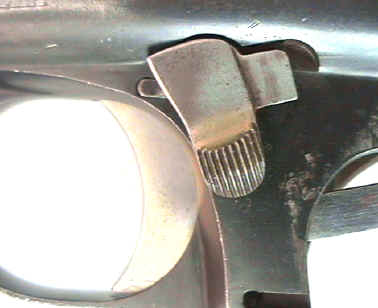

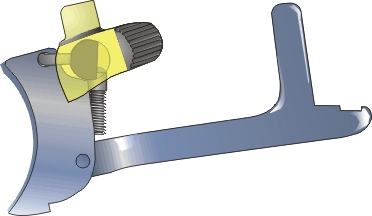

Sur le côté gauche, l'Astra 400 est équité d'un petit levier dont la rotation bloque le mouvement de la queue de détente. Ce levier comporte aussi une extension perpendiculaire qui permet de maintenir la glissière ouverte.

Secu13.tif (1179836 octets)

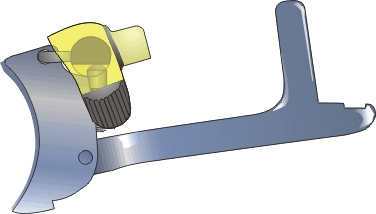

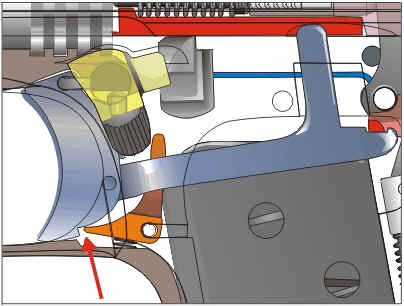

Sûreté non mise : la queue de détente peut pivoter sur son axe.

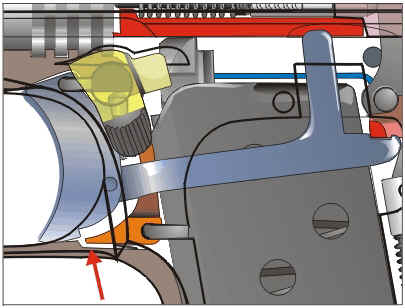

Sûreté mise : la queue de détente est bloquée par l'axe de la sûreté.


Secu04.tif (142270 octets)Secu06.tif (408894 octets)

L'Astra 400 est muni d'une sécurité de chargeur. Le rôle de ce type de sécurité est d'interdire la possibilité de tir tant qu'un chargeur n'est pas présent dans la poignée de l'arme. Ceci afin d'éviter tout risque d'une arme restée chambrée alors que l'utilisateur a retiré le chargeur, pouvant laisser croire que l'arme n'est plus dangereuse.


Quand le chargeur est retiré de la poignée, il libère au passage le mouvement d'un levier en L dont le bec inférieur se relève sous la pression de son ressort et se place dans le sillage de la queue de détente. Limitant ainsi son mouvement et interdisant une poussée suffisamment longue pour décrocher la gâchette.


Quand le chargeur est enfoncé dans la poignée, il pousse au passage le levier en L dont le bec se rabaisse et se place dans une zone où il ne gène plus le mouvement de la queue de détente.
