Le mécanisme du Comblain comprend assez peu de pièces.

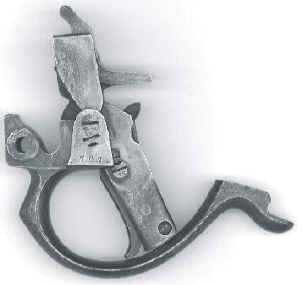

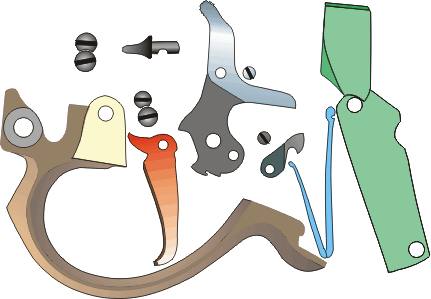

Le pontet massif porte en son milieu une vis d'axe du chien traversant une grande pièce creuse dont la partie supérieure sert de verrou pour la chambre et la partie inférieure (creuse) de logement pour l'unique ressort en V et la queue de détente. A remarquer que la pointe du percuteur est amovible. L'ensemble comporte 14 pièces dont 6 vis (3 vis d'axe et 3 vis de blocage).

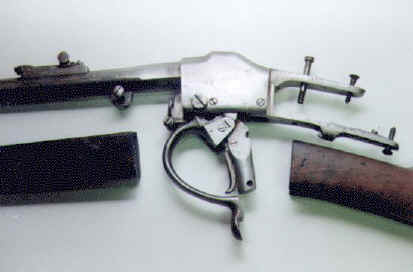

Démontage du fusil Comblain

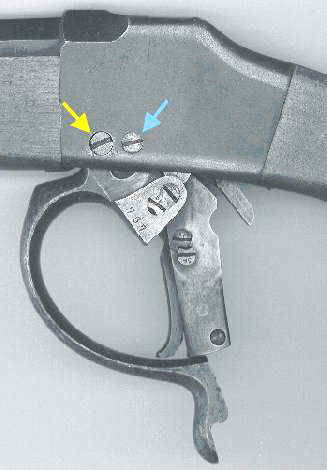

Le fusil Comblain est très facilement démontable. Le mécanisme de détente et le verrou sont solidaires du levier de sous-garde. Une seule vis (flèche jaune) retient l'ensemble à la boîte de culasse. La deuxième vis (flèche bleue) maintient l'extracteur.

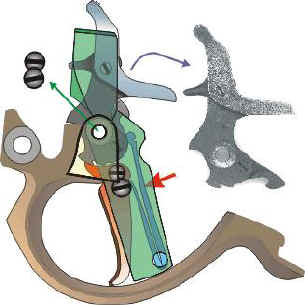

Pour démonter le mécanisme, il faut tout d'abord appuyer sur la branche arrière du ressort (grosse flèche rouge) au moyen s'un outil approprié (type serre-joints). Le bras du ressort se libère du petit levier articulé solidaire du chien. Dévisser ensuite la vis de blocage puis la vis d'axe du chien (flèche verte). Le chien peut ensuite être glissé en dehors du verrou de culasse (flèche rose). En relachant la pression sur le ressort, la queue de détente peut ensuite être démontée.
