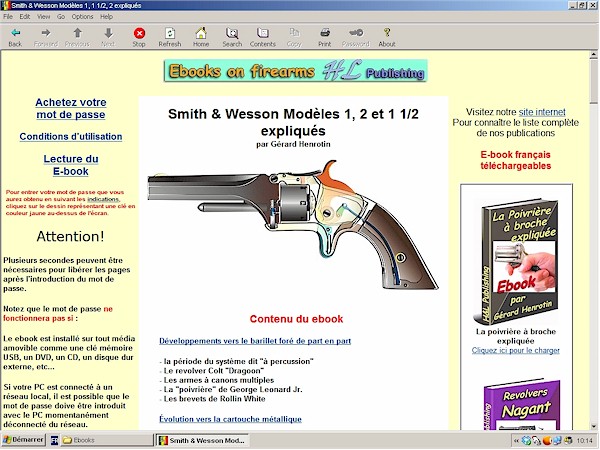

Contenu de ce ebook

Développements vers le barillet foré de part en part

- la période du système dit "à percussion"
- Le revolver Colt "Dragoon"
- Les armes à canons multiples
- La "poivrière" de George Leonard Jr.
- Les brevets de Rollin White

Évolution vers la cartouche métallique

- La cartouche métallique en Europe

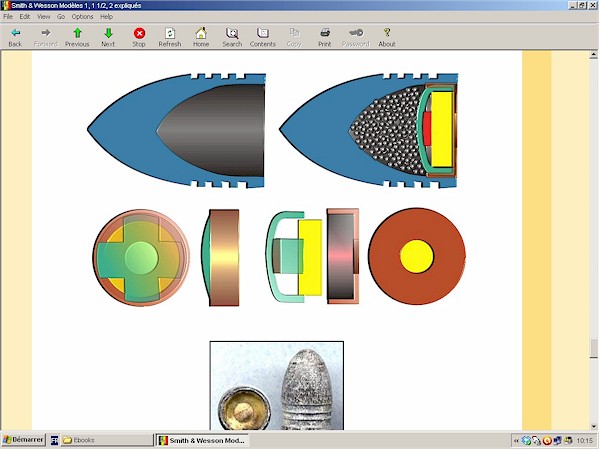

- Cartouche de Samuel Pauly
- Cartouches Flobert et cartouches à broche
- Pistolet Flobert
- La cartouche de l'américain Walter Hunt (1848)
- Fusil à répétition "Volition" de Walter Hunt
- Fusil Hunt amélioré par Lewis Jennings
- Courtland C. Palmer
- Simplification du fusil Jennings par Horace Smith
- Modèle Smith et Wesson du début de production à Norwich
- Une association commerciale sous le nom de "Smith and Wesson"
- Une cartouche métallique comprenant une amorce interne
- Volcanic Repeating Arms Company
- New Haven Arms Company
- Premières cartouches à percussion annulaire de Smith et Wesson

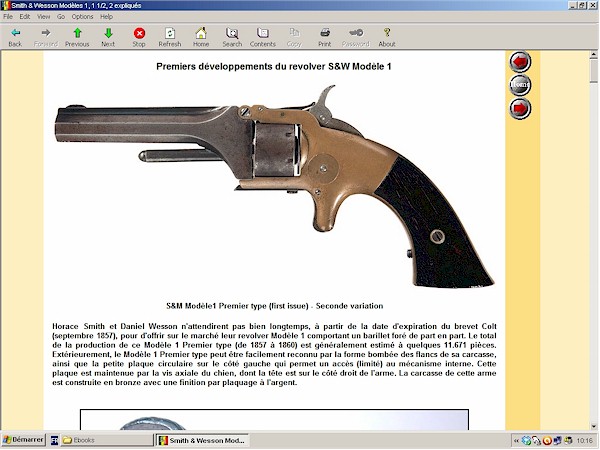

Premiers développements du revolver S&W Modèle 1

- Chien typique du Modèle 1

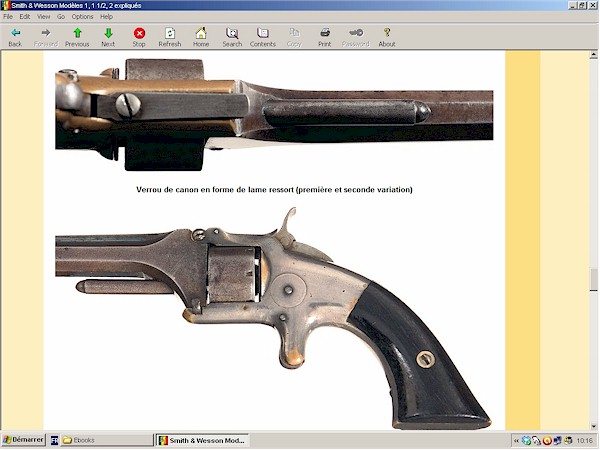

- Verrou de canon en forme de ressort plat
- Rochet séparé du barillet
- Solutions au problème de la déformation de l'étui des cartouches
- Caractéristiques générales du Modèle 1 Premier type
- Caractéristiques typiques de la première variation
- Caractéristiques typiques de la seconde variation
- Caractéristiques typiques de la troisième variation
- Caractéristiques typiques de la quatrième variation
- Caractéristiques typiques de la cinquième variation
- Caractéristiques typiques de la sixième variation

Marquages et finitions du Modèle 1 Premier type

- Marquages de la firme et des brevets

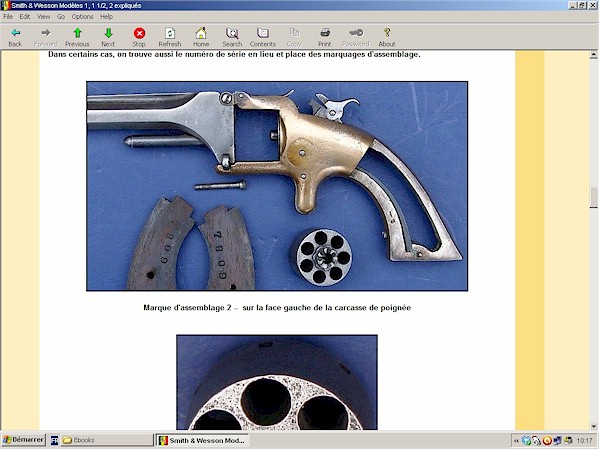

- Numéro de série et marquages d'assemblage
- Finition du métal et coffrets de présentation

S&W Model 1 Second type et Troisième type

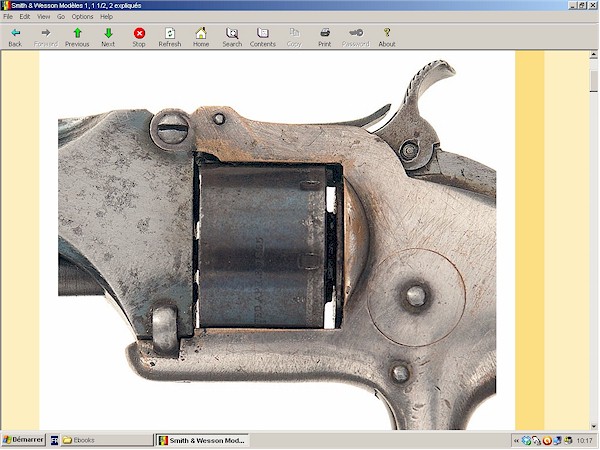

- S&W Modèle 1 Second type
- Production du S&W Modèle 1 Second type
- Caractéristiques générales du Modèle 1 Second type
- Trois types de ressort de détente
- Chien d'un seul bloc muni d'une extension en forme de coin
- Marquages trouvés sur le S&W Modèle 1 Second type
- Marquage "2D QUAL'TY" seconde qualité
- Modèles 1 Second type en finition de grand luxe

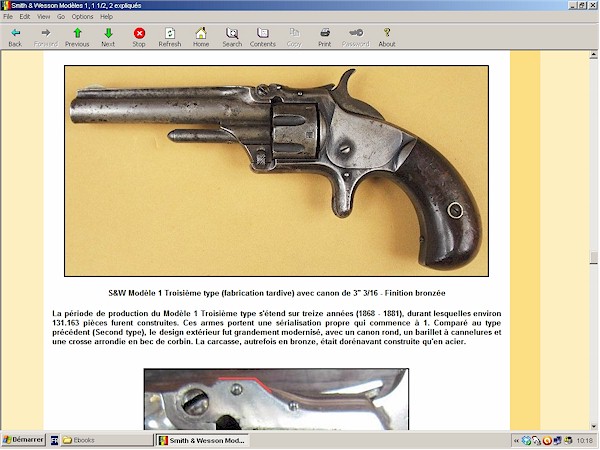

- S&W Modèle 1 Troisième type
- Document d'attestation provenant de S&W
- Modificatiions du profile supérieur de la carcasse
- Caractéristiques générales du Modèle 1 Troisième type
- Marquages trouvés sur le S&W Modèle 1 Troisième type
- Le plaquage au nickel sur les armes à feu

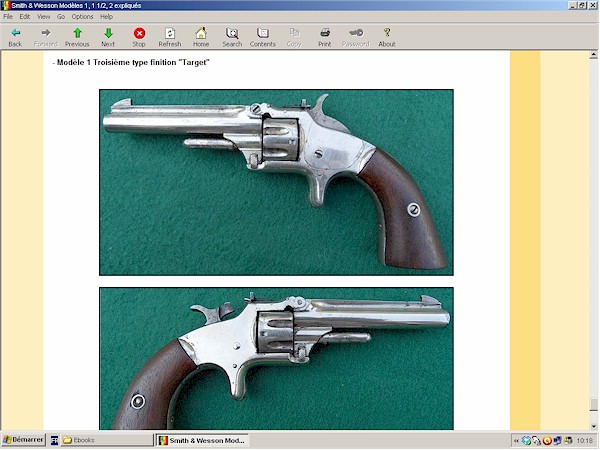

- Modèle 1 Troisième type finition "Target"

Démontage du S&W Modèle 1 Second type (I)

- Démontage du barillet
- Démontage de la vis d'ajustement interne au barillet
- Détachement du canon hors de la carcasse
- Démontage du verrou de canon
- Démontage de la baguette d'éjection
- Enlèvement des plaquettes de crosse

Démontage du S&W Modèle 1 Second type (II)

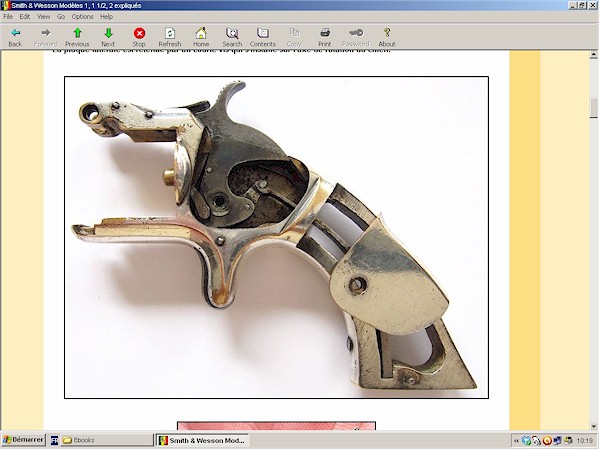

- Démontage de la plaque latérale de recouvrement
- Démontage du ressort principal
- Retrait du chien hors de la carcasse
- Démontage des composants du chien
- Pivot du chien vissé dans la paroi de carcasse

Démontage du S&W Modèle 1 Second type (III)

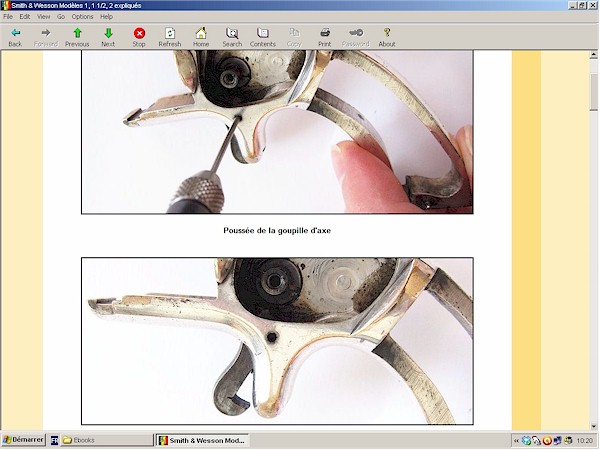

- Démontage de la queue de détente
- Démontage de l'arrêtoir de barillet
- Démontage du ressort plat de rappel de l'arrêtoir
- Nomenclature des pièces

Fonctionnement du S&W Model 1 Second type (I)

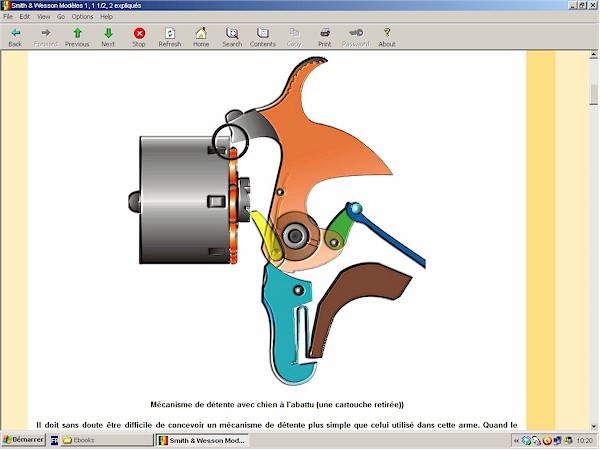

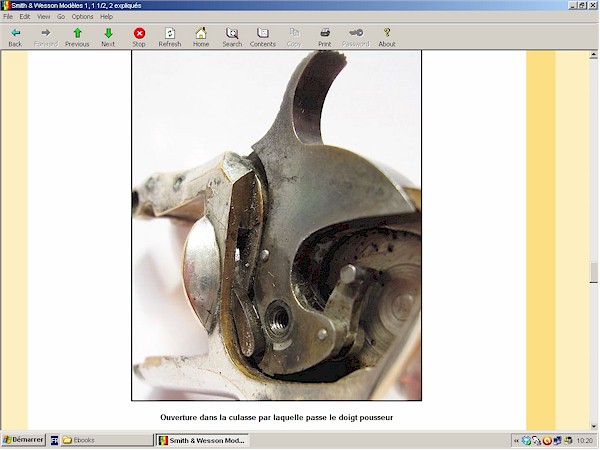

- Fonctionnement détaillé du mécanisme de détente
- le chien ne possède pas de premier cran de sécurité
- Faiblesse de la zone d'attachement du canon

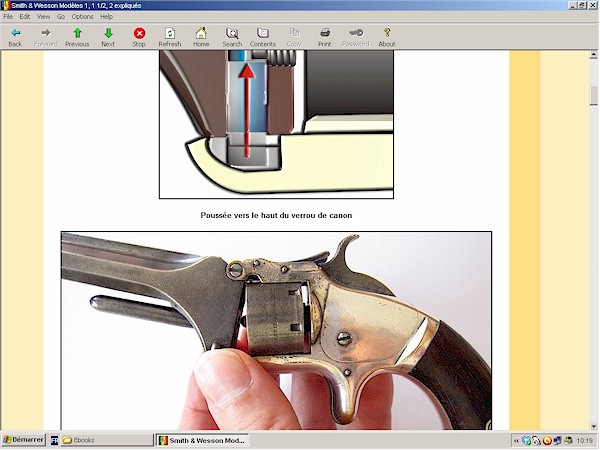

- Verrouillage du canon

Fonctionnement du S&W Model 1 Second type (II)

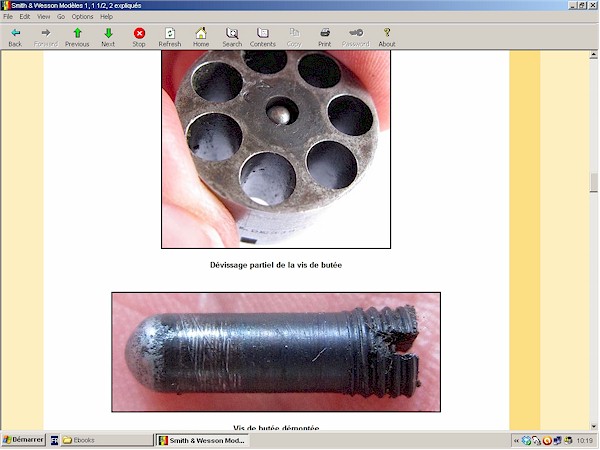

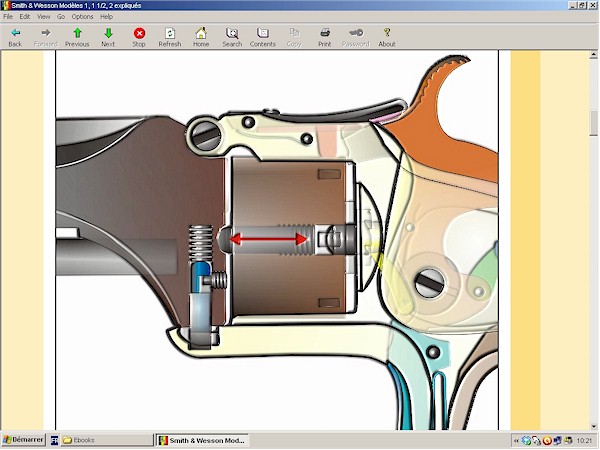

- Ajustement de la vis de butée du barillet
- Fonctionnement de l'arrêtoir de barillet
- Ligne d'usure sur le barillet

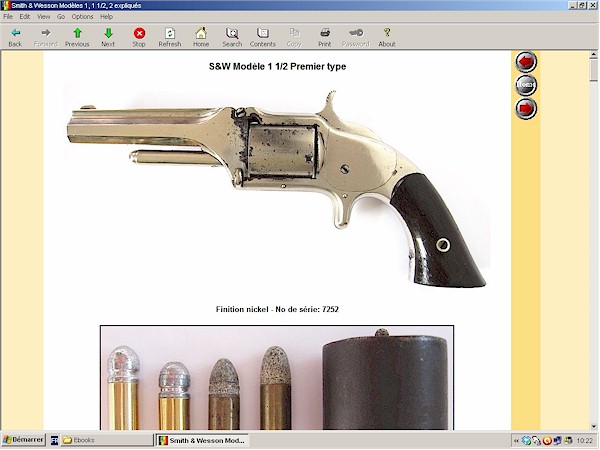

S&W Modèle 1 1/2 Premier type

- Pourquoi le nom de 1 1/2
- Caractéristiques générales du Modèle 1 Second type
- Variations de ce modèle qui doivent attirer l'attention
- Marquage de firme et brevets sur le S&W Modèle 1 1/2 Premier type
- Marquage du numéro de série sur le S&W Modèle 1 1/2 Premier type

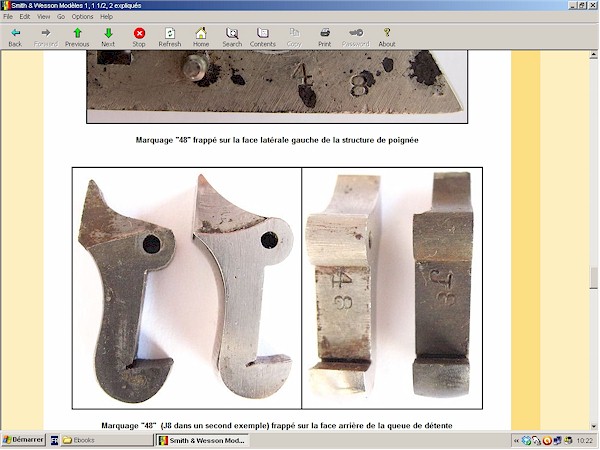

- Localisation des marquages d'assemblage
- Zones notables de faiblesse de ce type d'arme

Caractéristiques mécaniques du Modèle 1 1/2 Premier type

- Ajustement du barillet

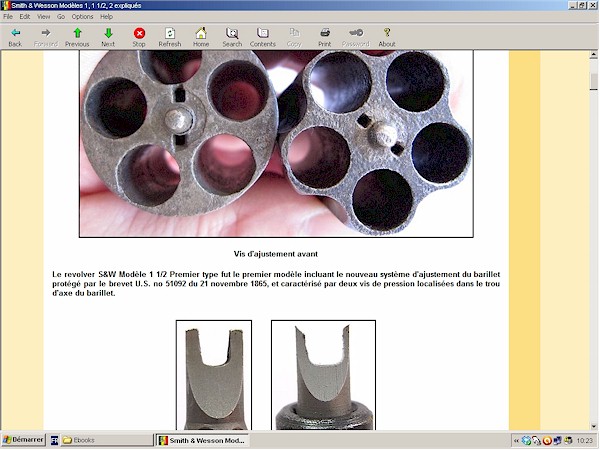

- Outil pour ajuster la vis de pression avant
- Espace de jeu entre le canon et la chambre du barillet
- Pression de test appliquée sur le canon
- Verrouillage du canon insuffisant
- Fonctionnement de l'arrêtoir de barillet
- Logement de l'arrêtoir de barillet

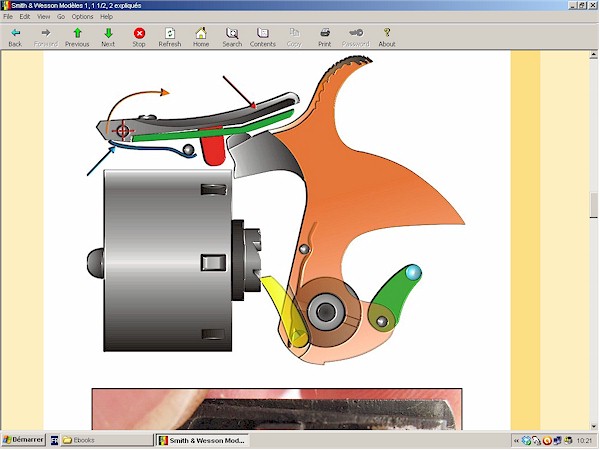

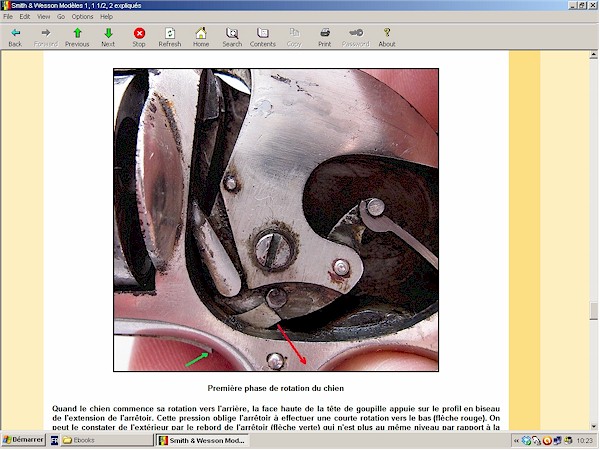

- Première phase de rotation du chien
- Libération du barillet
- Quand le chien continue sa rotation
- Chien à l'armé et arrêtoir remonté
- Extension de l'arrêtoir poussant la goupille mobile

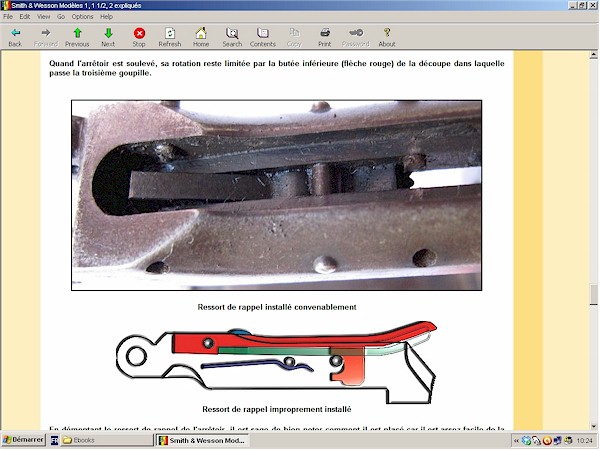

- Ressort de rappel de la goupille mobile

S&W Modèle 1 1/2 Second type et Modèle de transition

- S&W Modèle 1 1/2 Second type
- Caractéristiques générales du Modèle 1 1/2 Premier type
- Marquages de firme et brevets sur le S&W Modèle 1 1/2 Second type
- Marquage du numéro de série
- Emplacements des marquages d'assemblage
- Caractéristiques de l'arrêtoir de barillet
- Fonctionnement de l'arrêtoir amélioré
- S&W Modèle 1 1/2 de transition
- Créer un faux Modèle 1 1/2 de transition

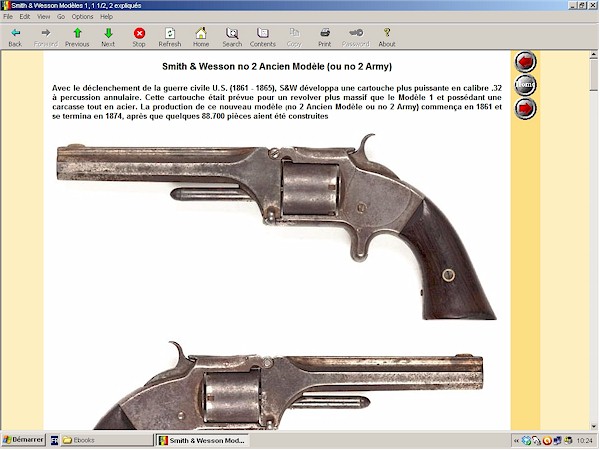

Smith & Wesson no 2 Ancien Modèle

- Une cartouche plus puissante en calibre .32 RF
- Caractéristiques générales du Modèle 2
- Marquages de firme et brevets
- Marquage et taille du numéro de série
- Marquages d'assemblage
- Caractéristiques mécanique et fonctionnement

Textes (en anglais) et dessins des brevets originaux

- Brevet Colt no 9430X du 25 février 1936
- Brevet de George Leonard Jr. no 6723 du 18 septembre 1849
- Brevet de George Leonard Jr. no 7493 du 9 juillet 1850

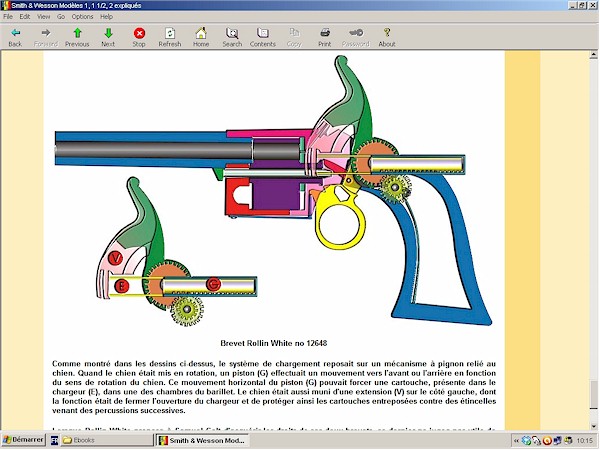

- Brevet Rollin White no 12648 du 3 avril 1855
- Brevet Rollin White no 12649 du 3 avril 1855

Brevets U.S. originaux attribués à Smith & Wesson

- Brevet de Horace Smith no 8317 du 26 août 1851
- Brevet Smith & Wesson no 10535 du 14 février 1854
- Brevet Smith & Wesson no 11496 du 8 août 1854
- Brevet Smith & Wesson no 14147 du 22 janvier 1856
- Brevet F. H. Harrington no 24666 du 15 juin 1858 assigné à Smith & Wesson
- Brevet Smith & Wesson no 24666 du 5 juillet 1859
- Brevet Smith & Wesson no 27933 du 17 avril 1860
- Brevet Smith & Wesson no 30990 du 18 décembre 1860
- Brevet Smith & Wesson no 51092 du 21 novembre 1865

Quelques images d'écran
