Démontage approfondi de la carcasse du Makarov


A l'arrière de la poignée se trouve une ouverture par laquelle on aaccède à une vis qui maintient en place la plaquette enveloppante. Sa tête, profilée avec des gorges, reste sous la constante pression d'un anneau ressort qui évite le dévissage par vibration.



Ma22.tif (1274470 octets)

Ma23.tif (673898 octets)

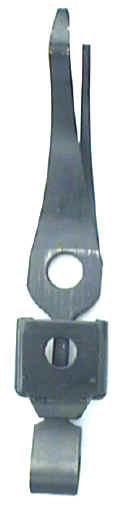

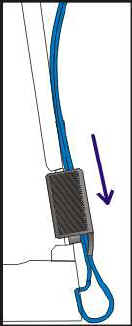

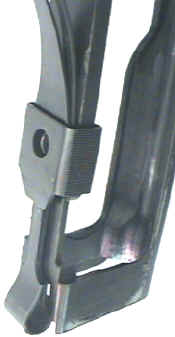

Une armature rectangulaire coulissante maintien le ressort en place. Il suffit de la glisser manuellement vers le bas pour détacher le ressort à deux branches


Ma24.tif (380256 octets)


Démontage approfondi du Makarov :
La carcasse


Une caractéristique remarquable du pistolet Makarov est sans conteste la facilité avec laquelle il peut être démonté. Pratiquement toutes les pièces importantes sont très facilement démontables sans l'aide d'un outil. Ce qui représente un avantage important en cas de maintenance dans un climat d'urgence.


Ma18.tif (773650 octets)

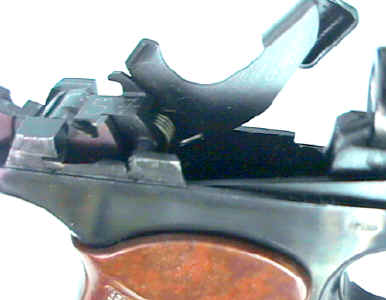

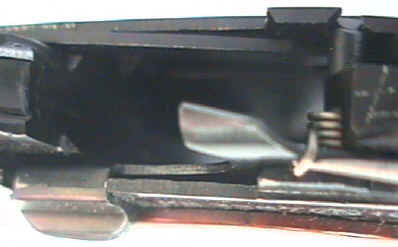

Le ressort boudin (bleu) de rappel de la gâchette (rouge) prend appui sur la crête supérieure de l'arrêtoir de culasse (jaune). Au moyen d'une pointe quelconque, il faut le soulever et le libérer de l'arrêtoir pour procéder au démontage de la gâchette.


Une fois le ressort dédengagé, l'arrêtoir est libre de son mouvement axial vers l'arrière.


Ma19.tif (1328984 octets)

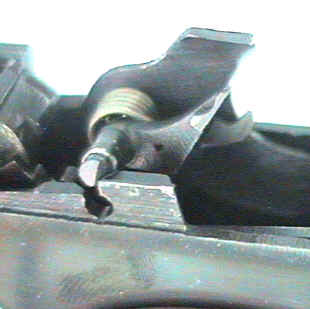

L'extrémité de l'axe droit de la gâchette est à moitié fraisé de manière à pouvoir être dégondé de la carcasse sans l'aide d'un chasse goupille. Cette disposition non seulement diminue de nombre de pièces (et les risques de perte), mais permet un démontage sans le moindre outillage. Très généralement, dans les autres pistolets, l'axe de gâchette est une goupille séparée.


Ma20.tif (1089042 octets)Ma21.tif (854626 octets)


Ma29.tif (1432950 octets)





Home page

Ebook français téléchargeable

Pistolets Tokarev et Makarov
expliqués

Cliquez ici pour le charger



English Ebook
(Downloadable)

Soviet Military Pistols
Tokarev & Makarov
by G. Henrotin
Click here for info
Click here to download


Comme pour la gâchette, l'axe du marteau est solidaire de celui-ci et possède une extrémité tronquée pour permettre un démontage très aisé.


Ma25.tif (1055716 octets)

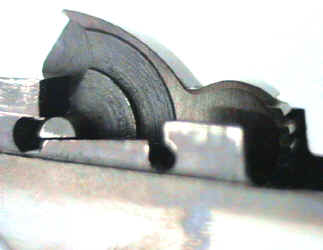

Abaisser le marteau dans sa position la plus basse vers l'avant afin que l'axe puisse passer par les ouvertures prévues pour le démontage. Glisser ensuite le marteau vers l'avant.




Ma26.tif (1291532 octets)


Un fois le marteau enlevé, le bras de détente se détache sans problème de la queue de détente.


Ma27.tif (850694 octets)


La queue de détente se retire aisément vers l'avant hors des gonds de son axe.


Ma28.tif (1203212 octets)
