Le mécanisme de détente est  vu ici du dessus. Le bras articulé est lui-même composé de plusieurs pièces.


Vue interne de la sûreté en position non active.

Fonctionnement du Savage Modèle 1907

Le pistolet Savage fonctionne suivant le principe de la culasse retardée. Il s'agit d'un système intermédiaire entre la culasse calée (Luger, Colt .45, Walther P38, ...) et la culasse non calée (Colt 1906, FN 1910, ...). Au moment du tir, le canon freine simplement le mouvement arrière de la glissière.

Le canon est vu ici du haut. Il possède une came au-dessus de la chambre de combustion, qui suit un trajet fraisé dans la voûte de la glissière. Ce fraisage commence par une courte section oblique. Au départ du coup, le recul de la glissière induit une légère rotation du canon (sans déplacement horizontal de ce dernier) qui perturbe (ralenti) le mouvement de la glissière. Ce temps de ralentissement ou d'hésitation, est suffisant pour que la balle sorte du canon et que la pression retombe à zéro.

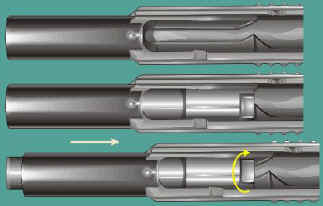

Le premier dessin nous montre la glissière vide, avec le fraisage sur la voûte.
Le deuxième dessin comprend le canon (vu du dessous) dans sa position initiale.
Le troisième dessin nous montre la légère rotation du canon après le début du recul de la glissière.

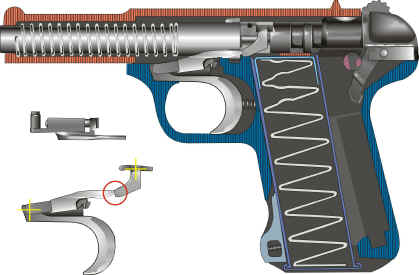

La partie la plus délicate de ce pistolet est probablement le mécanisme de détente. Il est constitué d'un ensemble de plusieurs pièces compliquées et la jonction entre le système de détente et la gâchette (cercle rouge) présente un risque particulier dans le sens ou  les surfaces en contact sont petites et mouvantes.

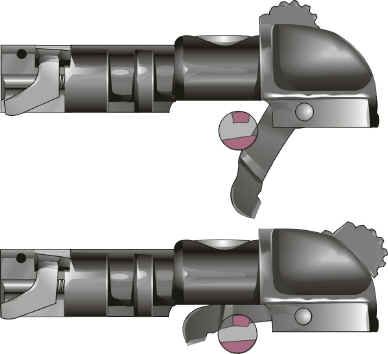

Lors du mouvement de la glissière, le bras articulé de la queue de détente est rabattu vers la bas. Il est ainsi déconnecté de la gâchette, pour éviter le tir répétitif en "full auto".

percuteur est mécaniquement bloqué quelle que soit sa position (armé ou non armé).

Sur le dessin représentant le pistolet entier, on peut voir que lorsque la sûreté n'est pas active, la petite bande en saillie peut passer entre les blocs d'arrêt de la sûreté.

   Présentation du Savage 1907

   Animation du Savage 1907
