| Fonctionnement du Nambu Type 14
Le Nambu type 14 fonctionne suivant le
principe de la culasse calée. En résumé, lors du tir, le canon-glissière et la culasse
restent solidaires pendant un court trajet vers l'arrière. Lorsque ce trajet est
accompli, une masselotte qui sert de lien (verrou) entre les parties en mouvement,
effectue une rotation vers le bas. La culasse est alors désolidarisée de la glissière
et peut continuer seule son mouvement arrière. La séparation de l'ensemble
canon-glissière et culasse, préside à l'ouverture de la chambre, avec extraction et
éjection de l'étui vide. |
La munition utilisée est de 8 mm. Sa forme "bouteille" ressemble à la 7,63
Mauser.
|
Home page
|
|
Fonctionnement du pistolet Nambu type 14 |

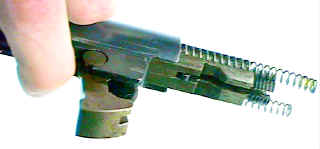

| L'ensemble
canon-glissière est forgé d'une seule pièce (comme le Mauser C96). Cette particularité
rend l'arme coûteuse à la production |
|

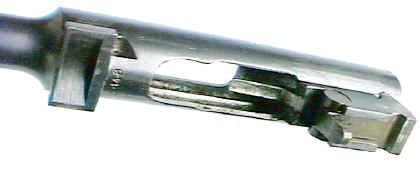

| l'ensemble
canon-glissière est maintenu solidaire de la culasse par l'intermédiaire de la
masselotte. |
|

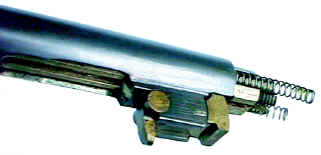

| La
culasse est libérée lors de la rotation de la masselotte. Remarque : Un aspect négatif
de cette arme réside dans le fait qu'elle peut être remontée sans la masselotte de
verrouillage. Ceci aboutit à un fonctionnement à culasse non calée très dangereux
compte tenu des risques de rupture dûs au choc du recul trop violent. |
 |
|
|
|
