| Sécurités du Nambu Type 14 |
La majorité de ces pistolets
possèdent aussi une sécurité de chargeur. Il s'agit d'une petite pièce mobile autour
d'un axe, qui bloque le mouvement de la queue de détente, quand il n'y a pas de chargeur
dans l'arme.
|
Sécurité non active (le ressort est comprimé)
|
Sécurité active (le ressort n'est plus comprimé)
|
|
Home page
 |
Autres pages à visiter
Other pages to visit
Historique
Fabricants et marquages
Démontage
Fonctionnement
Variatiations
ANIMATION
|
|
|
Sécurités du pistolet Nambu type 14 |

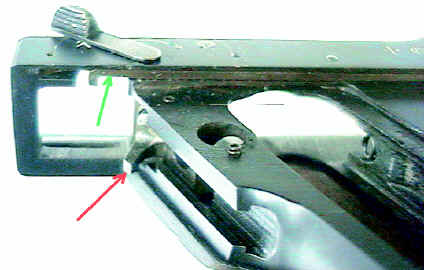

| Concernant les sécurités, le "Type
14" est muni d'une sécurité manuelle sur l'avant gauche de la carcasse. Il s'agit
d'un blocage de la gâchette par retournement de l'axe du levier de sécurité dont la
partie évidée se retrouve alors vers le haut. |
|
Décrochage du percuteur |

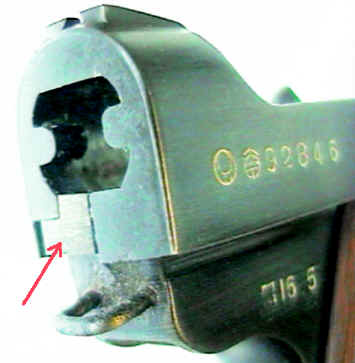

Partie visible de la gâchette à
l'arrière. |
 |
|
|
Home page
Ebook français téléchargeable
Le pistolet japonais
Nambu Type 14
expliqué
Cliquez ici pour le
charger
Japanese Nambu
Type 14 pistol
Explained
Price : 8.95 US $
Click here to
download
Ebook's content
|
Les dessins ci-dessous nous montrent la position du bras de sécurité quand le chargeur
est présent (sécurité non active) et quand il est retiré (sécurité actice). Dans ce
dernier cas, le bras rentre en contact avec une came de la queue de détente.
|
|
|

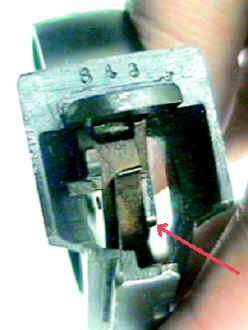

Came de la queue de détente qui rentre en contact
avec le bras de sécurité de chargeur. |
|
|
