Système de détente du Lahti

Deconnec.tif (813068 octets)
Marteau et gâchette

Deconnec.tif (813068 octets)

Deconnec.tif (813068 octets)

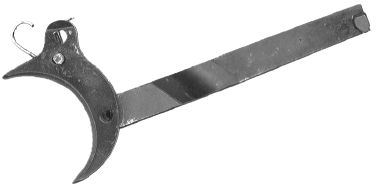

Le pistolet Lahti possède un système de percussion utilisant un marteau qui frappe un percuteur logé dans la culasse. Le marteau est mû au travers de son bras, par la force d'un ressort, installé dans le dos de la poignée. La gâchette retient le marteau en position d'armé quand la culasse a été actionnée. La queue de détente est munie d'un bras articulé, dont l'extrémité arrière est au contact de la gâchette.

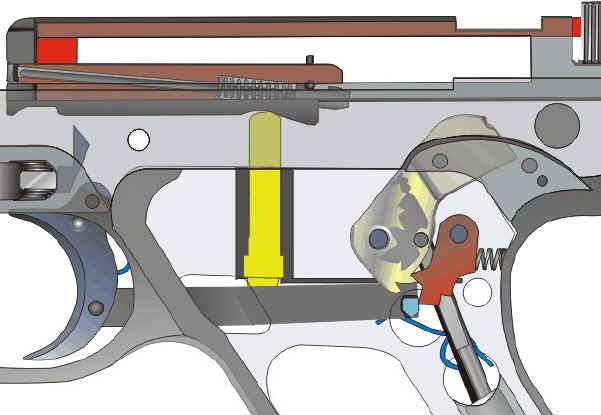

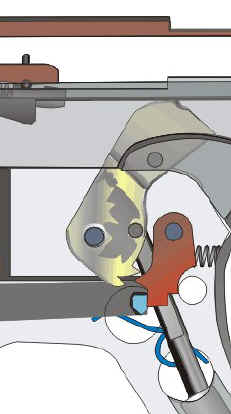

Le premier dessin nous montre une configuration avec le chien armé. Sur le deuxième, on constate une rotation de la gâchette (rouge) par l'intermédiaire du bras de détente. Le chien libéré entame sa rotation de frappe contre la tête du percuteur.
