Démontage de campagne du pistolet Roth-Steyr 1907

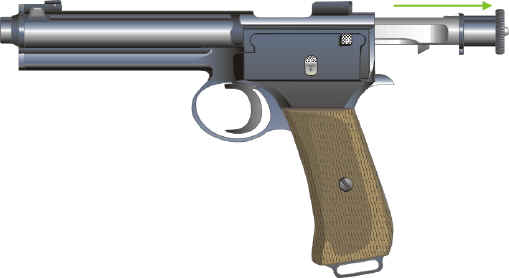

1) Tirer la culasse à fond en arrière. Elle reste alors bloquée par le transporteur du magasin fixe qui se trouve à l'intérieur de la poignée.

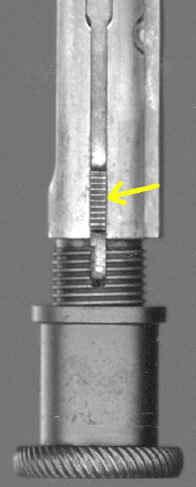

2) Le bouchon de culasse doit âtre dévissé en appuyant préalablement sur la zone lignée (flèche jaune) d'un ressort qui en bloque la rotation.

3) Dévisser le bouchon jusqu'à ce qu'il ne reste attaché que par une ou deux spires.

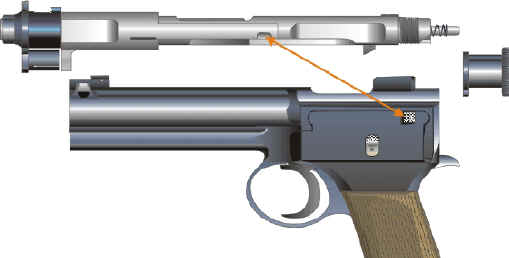

4) Déplacer vers la gauche la clavette de maintien à l'avant du canon. Cette clavette reste attachée en permanence à la carcasse (cf. photos ci-dessous).


STEYR03.TIF (1251962 octets)Rothdem5.jpg (38476 octets)


Autres pages à voir :

Historique de la firme Steyr
Karel Krnka - Georg Roth
Présentation du Roth-Steyr
Chargement
Fonctionnement
Animation




Le Pistolet Steyr 1912
Expliqué


Prix : 7,95 US $

Cliquez ici pour le charger

Fichier compressé au format .zip



Démontage du pistolet Roth-Steyr 1907












Home page

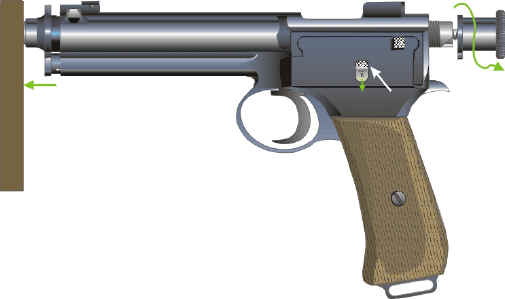

5) Laisser revenir la culasse vers l'avant en abaissant le transporteur du magasin (flèche blanche - dessin du milieu).

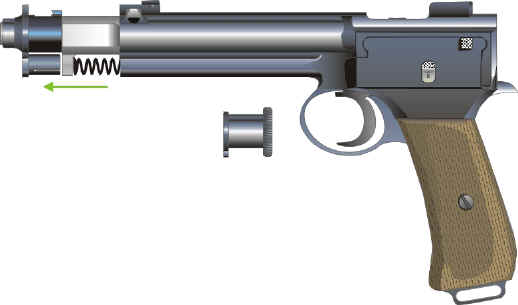

6) En revenant vers l'avant, le bloc culasse pousse le canon et son embout qui n'est plus retenu par la clavette. Compte tenu de la force du ressort de rappel, il est prudent de mettre un obstacle devant la bouche du canon, pour bloquer le mouvement.

7) Dévisser entièrement le bouchon arrière de la culasse et laisser celle-ci sortir de la carcasse par l'avant.

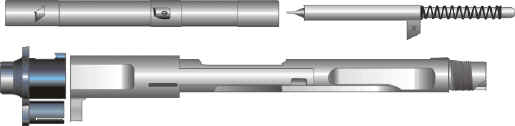

8) On obtient ainsi un ensemble qui comprend la culasse, le canon, son embout, le percuteur avec son ressort.
Le canon et son embout sont retirés vers l'avant de la culasse et le percuteur vers l'arrière.

Ce démontage de campagne est suffisant pour effectuer un nettoyage classique après le tir.


Pour les curieux qui veulent inspecter le mécanisme de détente, il faut commencer par retirer la plaquette gauche.

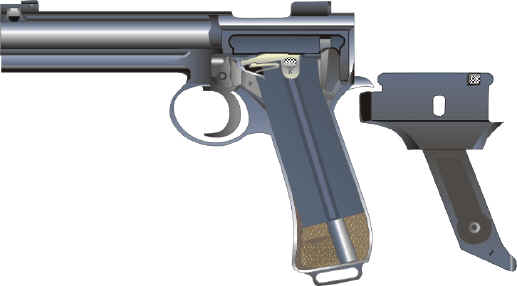

Sous la plaquette de bois, on trouve une pièce qui sert de cache et de protection pour le magasin interne. Cette plaque comporte une ouverture pour le bouton du transporteur et un bouton poussoir qui permet de maintenir la culasse en arrière de ce même transporteur, quand on veut procéder au chargement de munitions. Opération qui se fait par le haut, au moyen d'une lame-chargeur spécifique.

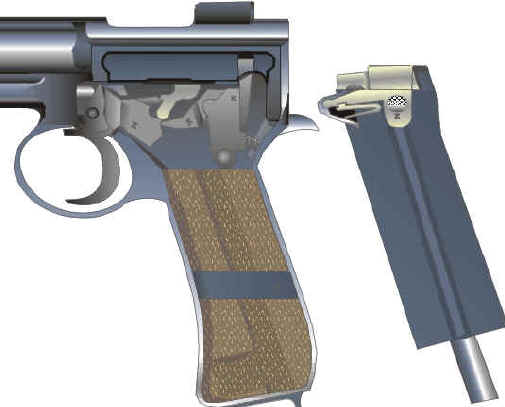

Le magasin peut être retiré de la carcasse pour laisser apparaître le mécanisme de détente.
